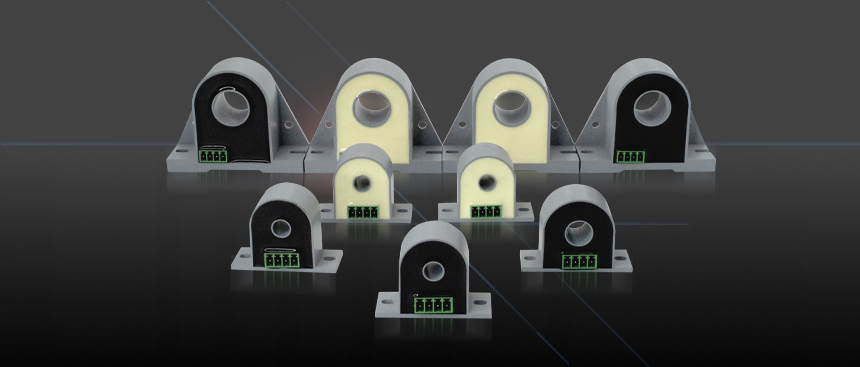

AC DC Current Sensor
#Hall Closed-Loop Type
- 홈
- DC Sensor
AC/DC Current Sensor

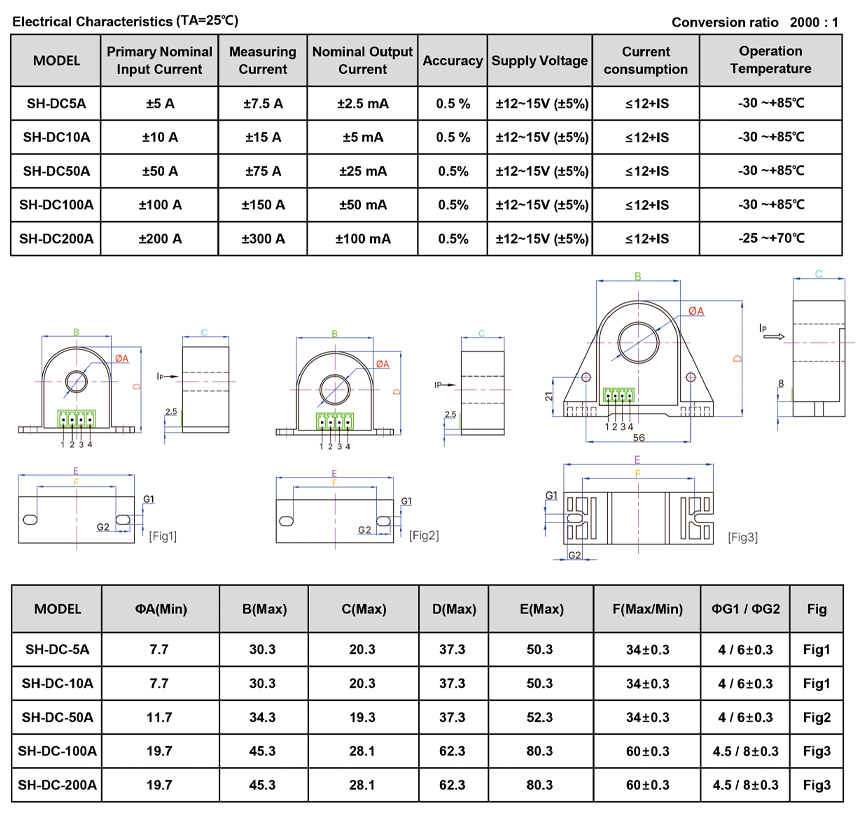

Electrical Characteristics (TA=25°C)
Conversion ratio 2000 : 1
MODEL |
Primary Nominal Input Current |
Measuring Current |
Nominal Output Current |
Accuracy |
Supply Voltage |
Current consumption |
Operation Temperature |
SHCA - 5A |
±5 A |
±7.5 A |
±2.5 mA |
0.5 % |
±12~15V (±5%) |
≤12+IS |
-30 ~+85°C |
SHCA - 10A |
±10 A |
±15 A |
±5 mA |
0.5 % |
±12~15V (±5%) |
≤12+IS |
-30 ~+85°C |
SHCA - 50A |
±50 A |
±75 A |
±25 mA |
0.5 % |
±12~15V (±5%) |
≤12+IS |
-30 ~+85°C |
SHCA - 100A |
±100 A |
±150 A |
±50 mA |
0.5 % |
±12~15V (±5%) |
≤12+IS |
-30 ~+85°C |
SHCA - 200A |
±200 A |
±300 A |
±100 mA |
0.5 % |
±12~15V (±5%) |
≤12+IS |
-25 ~+70°C |
MODEL |
ΦA(Min) |
B(Max) |
C(Max) |
D(Max) |
E(Max) |
F(Max/Min) |
ΦG1 / ΦG2 |
Fig |
7.7 |
30.3 |
20.3 |
37.3 |
50.3 |
34±0.3 |
4 / 6±0.3 |
Fig1 |
|
7.7 |
30.3 |
20.3 |
37.3 |
50.3 |
34±0.3 |
4 / 6±0.3 |
Fig1 |
|
11.7 |
34.3 |
19.3 |
37.3 |
52.3 |
34±0.3 |
4 / 6±0.3 |
Fig2 |
|
19.7 |
45.3 |
28.1 |
62.3 |
80.3 |
60±0.3 |
4.5 / 8±0.3 |
Fig3 |
|
19.7 |
45.3 |
28.1 |
62.3 |
80.3 |
60±0.3 |
4.5 / 8±0.3 |
Fig3 |
- Customers' own electrical requirements also can be satisfied by utilizing our standard dimensions.
